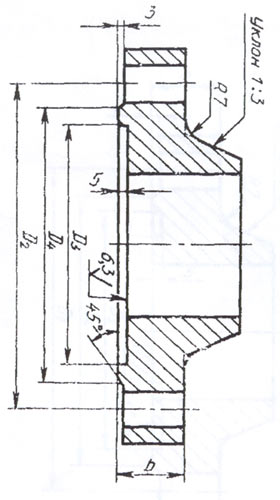

ГОСТ 28759.3-90
Фланцы сосудов и аппаратов стальные приварные встык предназначены для работы в химмической, нефтехимической, нефтеперерабатывающей и других отрослях промышленности.
С внутренним диамертом от 400 мм до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 ммс условным давлением от 0,6 до 6,3 МПа при температуре рабочей среды от -70 до 540оС.
Типы и основные параметры фланцев сосудов и аппаратов стальных приварных встык под прокладку восьмиугольного сечения устанавливает ГОСТ 28759.1-90
Пример условного обозначения при заказе фланца сосудов и аппаратов стального приварного встык:
Dу 600 мм на Ру 2,5 из стали 12Х18н10Т исполнения 1.
Фланец 1-600-2,5 12Х18Н10Т ГОСТ 28759.3-90.
Краткая техническая характеристика
Условное давление, Ру, МПа
|
1,0
|
1,6
|
2,5
|
4,0
|
6,3
|
Условный диаметр, Dу, мм
|
400-1200
|
400-1200
|
400-1200
|
400-1200
|
400-1200
|
Температура
|
От минус 70 до плюс 540° С
|
Материал
|
сталь 20, 09Г2С, 15Х5М, 12Х18Н10Т
|
|
